數字電子鐘是數字電路設計的經典應用之一，它結合了時序邏輯、組合邏輯以及用戶交互功能。本項目基于Quartus II軟件平臺，設計并實現了一個多功能數字電子鐘，具備計時、校時、鬧鐘、秒表和音頻提示功能。以下將詳細介紹電路設計思路、關鍵模塊實現方法，并提供工程文件分享。

一、系統總體設計
數字電子鐘系統主要由以下模塊組成：時鐘源模塊、計時模塊、校時控制模塊、鬧鐘模塊、秒表模塊和音頻輸出模塊。系統采用FPGA或CPLD作為核心控制器，通過Quartus進行邏輯設計、仿真和下載。

二、各模塊設計與實現

1. 時鐘源模塊：使用晶振提供基準時鐘信號，通過分頻電路生成1Hz信號用于計時。在Quartus中，可通過計數器實現分頻，例如將50MHz時鐘分頻至1Hz。

1. 計時模塊：采用BCD計數器實現時、分、秒的計數，并通過七段數碼管顯示。設計時需注意進位邏輯，例如秒計滿60向分進位，分計滿60向時進位，時計滿24歸零。

1. 校時模塊：通過按鍵輸入實現時間和鬧鐘的調整。使用消抖電路處理按鍵信號，通過狀態機控制校時模式（例如按一次鍵進入小時調整，再按進入分鐘調整）。

1. 鬧鐘模塊：設置鬧鐘時間并存儲，當計時時間與鬧鐘時間匹配時，觸發音頻輸出?？赏ㄟ^寄存器存儲鬧鐘值，并設計比較器進行時間匹配檢測。

1. 秒表模塊：獨立于主計時功能，實現啟動、暫停、復位操作。使用計數器記錄秒表時間，并通過控制邏輯管理狀態切換。

1. 音頻模塊：當鬧鐘觸發或秒表達到特定時間時，輸出音頻信號?？刹捎肞WM（脈沖寬度調制）或簡單方波驅動蜂鳴器，實現不同頻率的提示音。

三、電路圖設計與工程文件

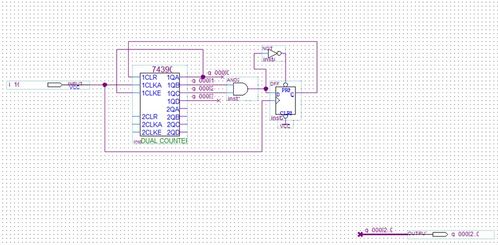

在Quartus中，設計采用原理圖輸入方式，結合VHDL或Verilog代碼實現復雜邏輯。關鍵電路包括：

• 分頻器電路：用于生成1Hz和音頻所需頻率。
• BCD計數器和顯示驅動：驅動數碼管顯示時間。
• 按鍵輸入處理電路：包括消抖和狀態控制。
• 音頻生成電路：基于計數器的方波發生器。

工程文件包括：

• 頂層原理圖文件（.bdf）
• VHDL/Verilog模塊文件（.vhd或.v）
• 引腳分配文件（.qsf）
• 仿真波形文件（.vwf）用于功能驗證

四、集成電路設計服務
對于更復雜的應用，可提供集成電路設計服務，包括：

• 定制化數字電子鐘IP核設計
• 多時鐘域管理優化
• 低功耗設計（適用于便攜設備）
• 系統集成與測試支持

五、總結
本設計通過Quartus平臺實現了功能豐富的數字電子鐘，涵蓋了從基礎計時到高級交互功能。該方案注重模塊化設計，便于擴展和修改。工程文件和電路圖可供學習和二次開發，適合數字電路實驗和嵌入式系統入門。未來可進一步添加溫度顯示、藍牙控制等功能，提升實用性。

注：工程文件及詳細電路圖可通過聯系作者獲取，確保遵循開源協議用于教育和研究目的。
